Modificando a fixação do Camper na Frontier

Modificando a fixação do Camper na Frontier

julho/2014 – Levamos nossa Camper para o amigo Ronaldo, um serralheiro, pintor, lanterneiro e mecânico de mão cheia, em Itaipava, para trocar a fixação interna, por outra externa, já que nosso uso demandaria muitas retiradas e instalações sobre a caminhonete, além da necessidade de checar a segurança do sistema com facilidade.
Começamos por entender que a caçamba da Frontier requer um reforço estrutural para receber os 800 quilos da Camper (carregada), incluindo aí o forte balanço vertical. Além disso, para evitar que a Camper escorregue para trás no arranque do veículo, seria necessário um travamento horizontal.

Modificando a fixação do Camper na Frontier 1 Modificando a fixação do Camper na Frontier 2

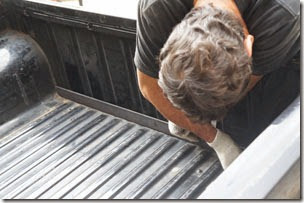

Partimos por retirar a caçamba e instalar as barras de reforço em forma de sanduiche, por toda a extensão da frente da caçamba.

Modificando a fixação do Camper na Frontier 3

reforço esquerdo

Foram construídas duas peças de reforço, para prender as barras de reforço ao chassi, acabando com o esforço aplicado pelo balanço da Camper nos parafusos originais de fixação da caçamba, que não foram concebidos para este fim.

Modificando a fixação do Camper na Frontier 4 Modificando a fixação do Camper na Frontier 5

Modificando a fixação do Camper na Frontier 6 Modificando a fixação do Camper na Frontier 7

As barras foram finalizadas e furadas. Foram fixadas em sanduíche à caçamba com 6 parafusos, calçados com porcas de segurança.

Modificando a fixação do Camper na Frontier 8

Modificando a fixação do Camper na Frontier 9

As peças de reforço e travamento ao Chassi foram instaladas, prendendo as barras horizontais.

Modificando a fixação do Camper na Frontier 10 Modificando a fixação do Camper na Frontier 11

Modificando a fixação do Camper na Frontier 12

Começamos a construir a peça de encaixe nos furos do macaco da Camper. Os esticadores serão usados para tracionar a Camper contra a caçamba, através da barra que foi travada ao Chassi.
O mesmo raciocínio foi aplicado aos pontos de fixação traseiros. O para-choques precisaria ser reforçado e preparado para este fim, com instalação de barras adicionais, fixadas ao chassi.

Reforço longitudinal2 Reforço longitudinal1

reforço estrutural parachoque1 reforço estrutural parachoque2

Todo o sistema de sensores e acabamentos foram retirados para poder receber o trabalho de solda. Foi necessária a repintura do para-choques.

pintura parachoque instalação parachoque

Aí está o produto final do trabalho. Os esticadores traseiros não permitem a camper escorregar para trás e os esticadores dianteiros mantém a camper presa ao piso da caçamba.

Modificando a fixação do Camper na Frontier 13 Modificando a fixação do Camper na Frontier 14

Como previsto, o controle da situação dos quatro esticadores pode ser monitorada diretamente pelos retrovisores, facilitando em muito a condução e tranquilidade da viagem. Além disso, foram liberados 4 compartimentos no interior da Camper, que antes eram divididos com os parafusos internos.

Modificando a fixação do Camper na Frontier 15

novembro/2016 – Lendo uma revista catálogo da Camping World 50 anos (2016 – pág. 192), dei de cara com um projeto de fixação de campers oferecido por eles, que parece até ser a cópia do nosso. oops Sinal que estávamos no caminho certo. Clique na imagem abaixo para abrir a página do catálogo em tamanho grande.

campiing-world-projeto-fixacao-camper-sm

A seguir um vídeo com os detalhes de cada uma das etapas da serralheria, com os cortes das peças, acabamento, funilaria e pintura.

Para fazer contato com o Ronaldo, ligue para 24 99943-1493
